实验室的管道设计安装与管道材质要求


实验室气体管路设计施工根据实验室现场状况,提供实验室气体管道工程的设计施工,并且提供各种安全保护系统,其中试验室气体管路系统包括实验室集中供气系统和室内气瓶供气系统。

实验室前端部分设计施工:包含特气柜、气瓶架、废气处理柜、空压机、真空泵、制氮机等设备。是整套实验室配气装置(系统)的核心与基础部分,也是气体集中的部分,因此,对于这部分,国家相关标准对场所、环境是有所要求的。

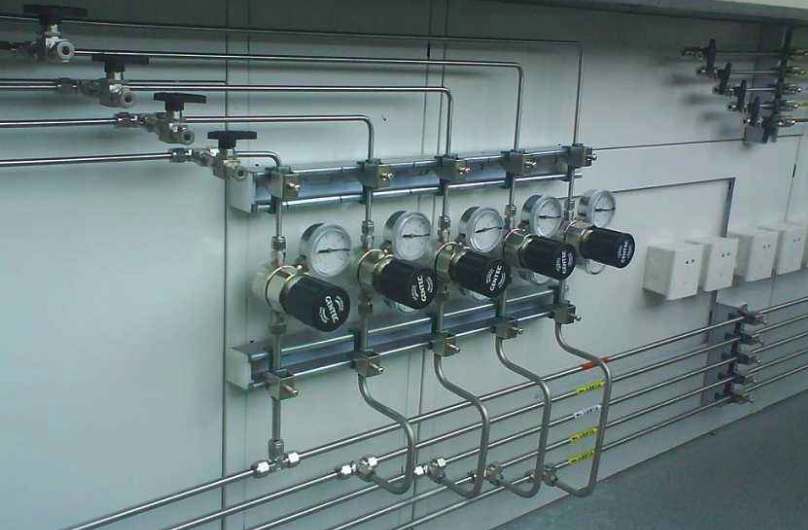

实验室管道

实验室管道

实验室气体管道材质要求

1、由10、20、09MnV和16Mn钢制造,适用于输送流体的一般无缝钢管,其外径及壁厚允许偏差不得超过表3.2.6的规定。有耐晶间腐蚀要求的钢管,产品质量证明书上应注明晶间腐蚀试验结果,否则应按《不锈耐酸钢晶间腐蚀倾向试验方法》GB4334.1~9中的有关规定,进行补项试验。

2、其余材质的无缝钢管的内外表面不允许有裂缝、折叠、轧折、结疤和离层,这些缺陷必须完全清除掉。清除深度不得超过公称壁厚的负偏差。其清除处的实际壁厚不小于壁厚所允许的最小值,但不超过壁厚负偏差的其他缺陷允许存在;

3、其余材质的焊接钢管的内外表面应光滑,不允许有折叠、裂纹、分层、搭焊缺陷存在。钢管表面允许有不超过壁厚负偏差的划痕、刮伤、焊缝错位、烧伤和结疤等缺陷存在。允许焊缝处壁厚增厚和内缝焊筋存在;钢板卷管内外表面应光滑无氧化皮,焊缝应圆滑过渡,不得有裂纹、未熔合、未焊透等缺陷,并不得留有熔渣和飞溅物。

管道与设备、管道与阀门的连接,在一些要求不高的气体管道可以采用法兰连接,垫片使用软金属垫片或聚四氟乙烯垫片。 由于石棉会产生粉尘而橡胶的透气性大和吸水性强而且容易老化, 所以不采用石棉垫片或橡胶整片。
