气体管道工程的设计与安装


气体管道工程对使用阀门质量的要求十分严格,现在目前国内的气体管道使用的安全阀们已经大多使用不锈钢材质的,阀门样式都有隔膜阀、波纹管阀跟球阀等。波纹管阀的安全严密性比球阀好,在气体经过阀门时不会与外界环境所接触,所以不会发生渗漏;隔膜阀除了严密性会跟波纹管阀相似之外,它还有着阀体较小,易打理而且杂质较少,所以可以适用于气体纯度和生产工艺的要求对其极严格或者危险性比较大的气体。

而且气体管道工程中的安全阀门与管道,会直接影响到输送气体的纯度、洁净度、干燥度,因此也会直接影响输送高纯气体的质量好坏。因此,对于气体管道运输系统的设计、制造、材质选用、管道加工、清洁处理以及对安装的使用过程中的各个环节都有着非常严格的把控。
管道设计
管道安装
气体管道材质要求
1、气体管道由10、20、09MnV和16Mn钢材制造,可用于输送气体的、耐气体腐蚀要求的无缝钢管,在产品质量证明书上需要注明耐腐蚀试验结果,否则应按产品相关规定,进行补项试验
2、其余材质的无缝钢管的内外不允许有裂缝、折叠、轧折、结疤和离层,这些缺点必须完全清除。清除深度不得超过公称壁厚的偏差。清除处的实际壁厚应当不小于壁厚所允许的最小值,但不允许存在其他缺陷。
3、其余材质的焊接钢管的内外不允许有折叠、裂纹、分层、搭焊缺陷存在。钢管表面允许有不超过偏差的划痕、刮伤、焊缝错位、烧伤和结疤等缺陷存在;允许焊缝处壁厚增厚和内缝焊筋存在;钢板卷管内外表面应光滑无氧化皮,焊缝应圆滑过渡,不得有裂纹、未熔合、未焊透等缺陷,并不得留有熔渣和飞溅物其他杂质。

气体管道工程施工注意事项
1、所有不锈钢管道两端用塑料盖密封,外部有塑料套密封,在进入施工现场后,安装前,方可将塑料套拆封,并除去塑料盖。
2、管道铺设时 ,应注意平直,弯管处采用专用弯管器,不得徒手弯曲,切断管道时,用专用切管器操作,严禁用锯子锯断管道。管道切断后,应用专用工具处理断口,严禁用普通锉刀处理。
3、在管道的行进路线中,每隔1米应设置一组管夹,如遇特殊建筑物结构,应酌情考虑。
4、管道穿墙及穿地板时,应设置管套,管套与管道之间的空隙,应采用不可燃烧的材料填充。
5、所有螺纹连接处应采用密封带密封。

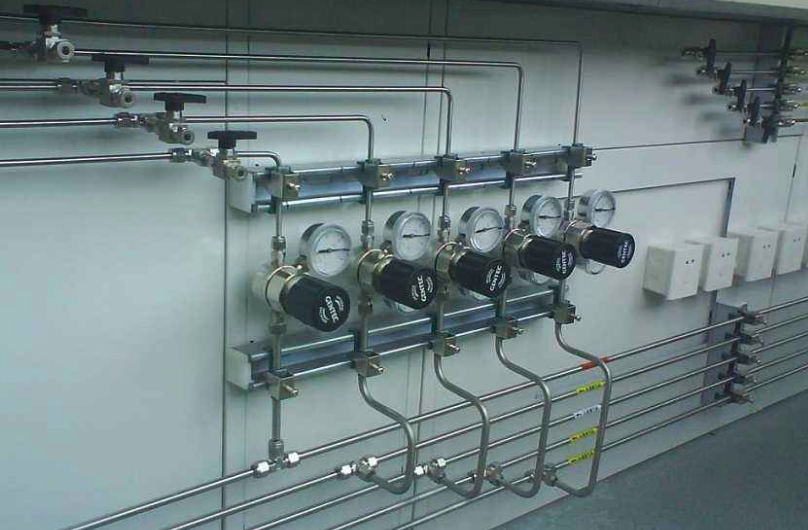

管道安装

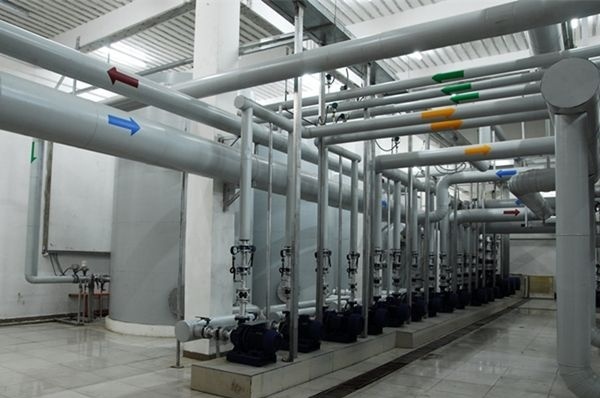

工业管道
6、所有调节阀固定面板、所有出口点及所有管道上,都应贴设有对应气体的成分及浓度的气体标头。
7、所有系统部件安装完毕后,应用高纯氮气进行三遍以上的吹扫。以保证系统内部清洁。
8、吹扫完毕后,用高纯氮气进行检漏保压测试,测试压力应为工作压力的1.5倍。
9、在整个施工过程中,应注意施工安全,特别是空中作业时(在梯子或脚手架上施工),应有专人固定梯子或脚手架。在土建尚未完工的工地施工时,必须佩戴安全帽,穿安全鞋。

气体管路设计施工根据实验室现场状况,提供实验室气体管道工程的设计施工,并且提供各种安全保护系统,其中试验室气体管路系统包括实验室集中供气系统和室内气瓶供气系统,可以满足您不同等级要求的气体安全使用。

我们公司目前实验室合作客户和类型如下:山东大学、中国海洋大学、中国石油大学、青岛科技大学等大学重点实验室;中科院、中船重工、中广核、中化工等科研企业单位;通标检测SGS、华测检测、世通检测等检测机构;其他企业用标气或特气。需要的客户可联系我们
