威海液氮储罐的供应气体事项


液氮储罐主要由内外二层容器组成。外筒设有一外筒防爆装置(DR1),以确保储罐安全。此外,储罐还附有安全系统,由安全阀与防爆片来保证内筒体的压力不致过高,各有二套。二套可以同时使用,也可以一备一用。增压系统由蒸发盘管RMP与调节阀RPE组成。增压系统的压力代表内筒储存压力,由调节阀RPE调节。储罐内筒压力由压力表M显示,充液量由差压液位计N显示。

低温液体储罐上除增压阀、排液阀、安全阀的手柄需视情况开关外,各调节阀、安全阀、切断阀在第一次充灌液氮时已经校好,请用户不要随意更动。紧急情况时(如超压)须关闭增压阀和出口阀,并打开泄压阀泄压。液氮供气站使用前,操作者应熟悉该气站流程和使用说明书。储罐灌充时,用户须做好清场,防止万一有低温液氮溅出伤人。另外,灌充时储罐内有大量放空氮气喷出,应注意安全。

检查储罐内的压力是否是设定值1.2MPa,若压力低于设定值,打开增压阀进行增压,在连续供气的情下,一般宜保持常开;若用气量比较小,储罐本身的吸热也能维持设定压力时,此阀可以常闭。打开排液阀开始向用户管线供气(液氮气站只是作为APSA气站的后备,当APSA停机或者产量不能满足使用要求时,液氮气站直接通过汽化器向客户供气)。

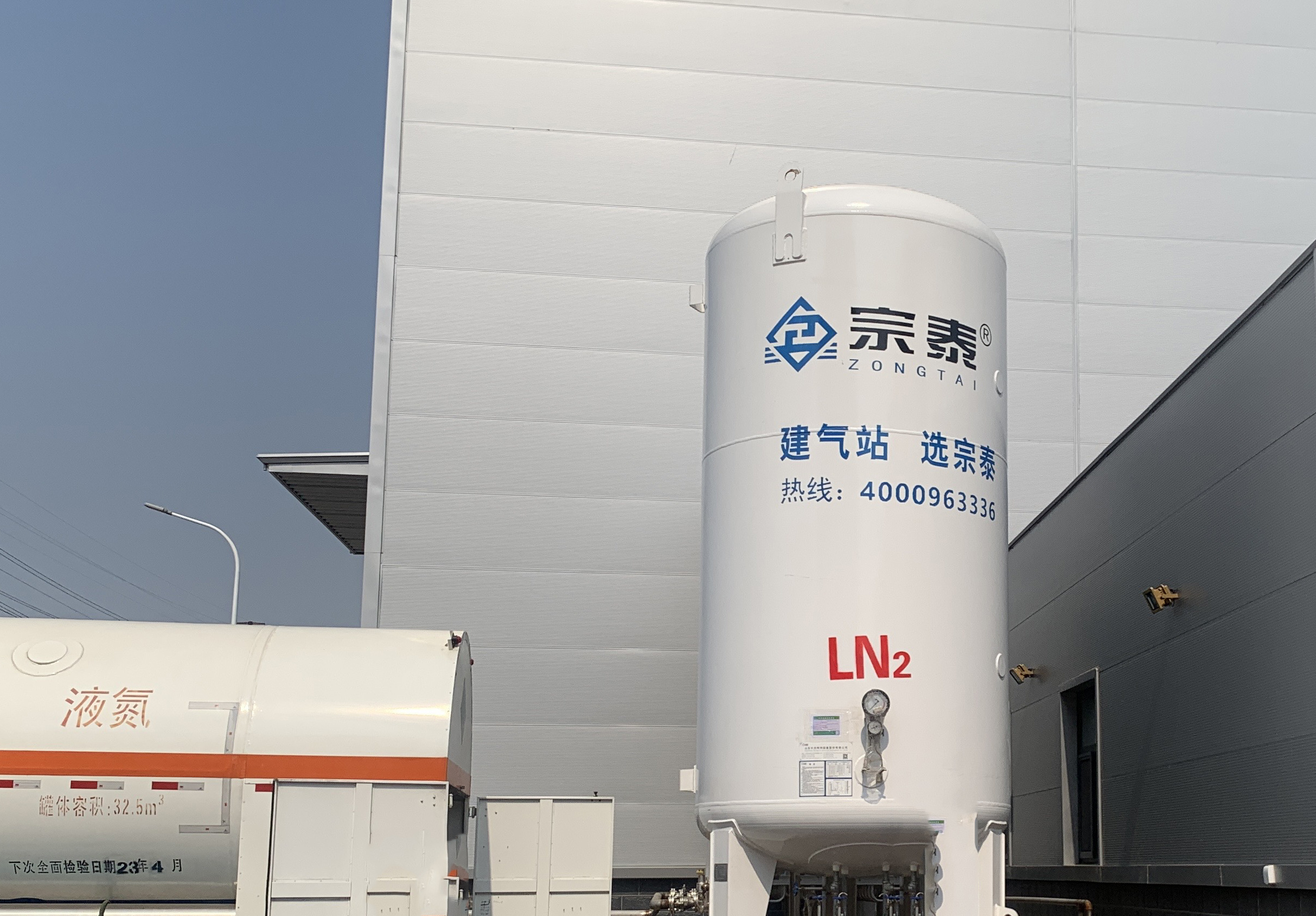

液氮储罐
液氮储罐
如果液氮已经灌充在储罐中,但又不马上使用,此时可使装置处于储存状态。为减少蒸发损失,一般均采用带压储存。操作人员必须穿戴适当的防护服、手套, 以防冻伤。阀门冻结难以操作时,应用70至80度的热空气或用热水加热解冻,严禁用铁锤 敲打,火烧或电加热。短时间停用时 ,不要将储罐内的气体全部放出,视中断时间长短,保留5%至10% 液体量,以减少重新灌充时的蒸发损失。

万一储罐已排空无压力时,储罐很冷,必须立即关闭全部阀门,以免潮气通过管 道进入内筒,造成冻结、堵塞阀门及管道。平时应定时观察储罐内的压力变化,特别是在打开增压阀及带压储存时,如发现储罐内压力上升不正常,应立即关闭增压阀,并打排空阀进行泄压,直至压力恢复正常。

供气时阀门位置,测试阀处于关闭位置;灌充阀处于关闭位置,在连续使用的情况下,增压阀一般处于开启位置,当储罐本身吸热也能满足设定压力时,可使此阀处于关闭位置。储存时的阀门位置,阀门位置同停气时的阀门位置。紧急情况下的阀门位置,当储罐内的压力上升异常时,关闭增压阀,打开放空阀,直至储罐内的压力恢复正常。管线受损发现泄漏时,关闭出液阀,并请及时通知厂方。
